Een 230V-installatie in een camper kan gevoed worden door walstroom, een omvormer of een omvormer/lader. Bronomschakeling, aardlekbeveiliging, overstroombeveiliging, beschermingsaarde en de nul-aarderelatie moeten in iedere bedrijfsmodus correct functioneren.
1. Twee bronnen, één verbruikersinstallatie
Walstroom komt via de externe CEE-aansluiting. Een omvormer maakt AC uit de huishoudaccu. De bronnen mogen nooit ongecontroleerd parallel op dezelfde kring staan. Gebruik een geschikte omschakelaar of een omvormer/lader met geïntegreerde transferfunctie.
| Bedrijfsmodus | Bron | Belangrijkste controle |
|---|---|---|
| Walstroom | Camping of externe aansluiting | Ingangsbeveiliging, aarde en stroomlimiet |
| Omvormer | Huishoudaccu | Nul-aarderelatie, aardlekwerking en DC-stroom |
| Omschakeling | Automatisch of handmatig | Geen terugvoeding of gelijktijdige bronkoppeling |
2. CEE-inlet en walstroomkabel
Gebruik een geschikte blauwe CEE-inlet en een robuuste kabel die bij de externe aansluiting past. De kabelroute door de carrosserie krijgt trekontlasting, randbescherming en waterdichte afwerking. De eerste beveiliging hoort volgens het systeemontwerp dicht bij de binnenkomst.
Een losse huishoudelijke stekkerdoos is geen permanente verdeelinrichting. Stopcontacten en verbindingen moeten vast, afgeschermd en bereikbaar voor inspectie zijn.

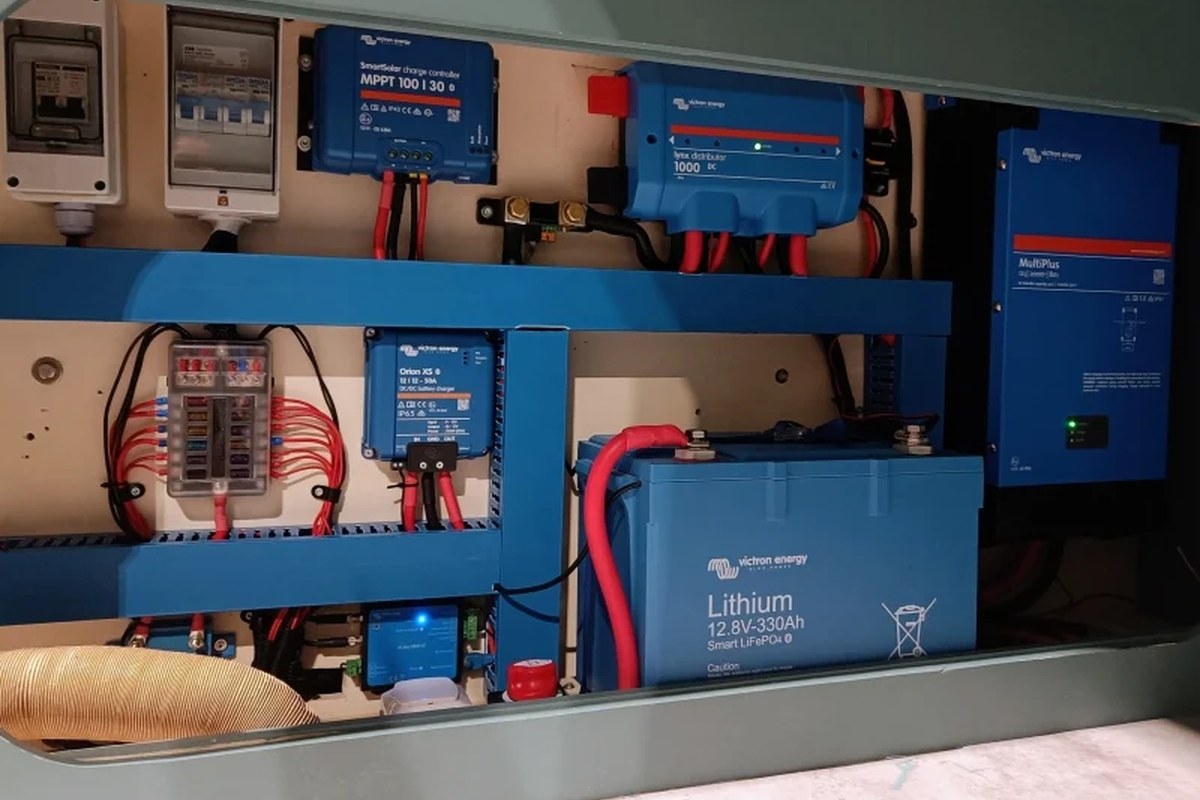

Logische opbouw van de installatie
Een typische route loopt van CEE-inlet naar ingangsscheiding en beveiliging, vervolgens naar de transferfunctie of omvormer/lader en daarna naar de beveiligde eindgroepen. De exacte volgorde hangt af van het gekozen toestel en de geldende voorschriften. Teken daarom eerst een eendraadschema waarin bron, schakelaars, beveiligingen, kabeldoorsneden, beschermingsleiding en alle vaste verbruikers staan.
Een stopcontact vóór de omschakeling gedraagt zich anders dan een stopcontact op de omvormeruitgang. Label groepen daarom op functie en op beschikbare bron. Dat voorkomt dat een zware boiler of lader onbedoeld uit de huishoudaccu wordt gevoed.
3. Aardlek en automaten doen verschillende dingen
- Automaat of zekering: beschermt tegen overbelasting en kortsluiting.
- Aardlekschakelaar: vergelijkt heen- en terugstroom en schakelt bij een lekverschil.
- Beschermingsleiding: verbindt aanraakbare metalen delen met het beschermingssysteem.
Een aardlekschakelaar werkt alleen binnen een correct ontworpen aardingsarchitectuur. Hij herstelt geen ontbrekende beschermingsleiding en compenseert geen verkeerde nul-aardeverbinding.
Wat een eenvoudige stopcontacttester niet bewijst
Een indicatietester kan enkele bedradingsfouten signaleren, maar meet geen isolatieweerstand, foutlus, aanspreektijd of continuïteit van de volledige beschermingsleiding. Bovendien kan de indicatie in omvormerbedrijf anders reageren door de gekozen nul-aardearchitectuur. Gebruik zo'n tester als snelle aanwijzing, niet als opleveringsrapport.
4. Beschermingsaarde, chassis en nul-aarderelatie
Massa in het 12V-systeem is niet hetzelfde als beschermingsaarde bij 230V. De metalen carrosserie en aanraakbare behuizingen worden volgens het systeemontwerp verbonden met de beschermingsleiding. Waar nul en aarde gekoppeld zijn, hangt af van de actieve bron.
Bij walstroom bevindt de nul-aarderelatie zich normaal buiten de camper. In omvormerbedrijf kan een geschikte omvormer/lader intern een relais gebruiken om de vereiste relatie te maken. Een vaste zelfgemaakte koppeling kan bij walstroom foutstromen of ongewenste parallelle paden veroorzaken.
Aardlussen en parallelle retourpaden
Verbind aarding en massa alleen volgens een gedocumenteerd schema. Meerdere willekeurige verbindingen kunnen meetfouten, galvanische problemen of ongewenste stromen veroorzaken.
5. Omvormer dimensioneren
Kies zuivere sinus voor gevoelige apparatuur. Controleer continuvermogen, startpiek, rendement, sluimerverbruik en ventilatie. De DC-stroom is groot: een belasting van 2.000 W vraagt bij 12V, inclusief verlies, gemakkelijk meer dan 170 A.
| Verbruiker | Belangrijkste eigenschap | Ontwerprisico |
|---|---|---|
| Laptop en elektronica | Zuivere sinus | Onnodig sluimerverbruik |
| Koffiemachine of waterkoker | Hoog continuvermogen | Zware DC-stroom en kabelverlies |
| Compressor of motor | Startpiek | Omvormer schakelt uit bij onvoldoende piekreserve |
| Inductiekookplaat | Langdurige hoge belasting | Accu en laadbronnen raken snel uitgeput |
6. MultiPlus, PowerControl en PowerAssist
Een omvormer/lader combineert laden, omvormen en automatische transfer. Met PowerControl wordt de opgenomen walstroom begrensd. PowerAssist kan tijdelijk accuvermogen toevoegen wanneer een externe aansluiting te klein is, maar dit vraagt een correct geconfigureerd systeem en voldoende accustroom.
Stel de ingangsstroomlimiet nooit hoger in dan de camping- of walstroomaansluiting toelaat. Houd rekening met alle gelijktijdige AC-verbruikers én de acculader.
Voorbeeld van een beperkte campingaansluiting
Bij 6 A walstroom is theoretisch ongeveer 1.380 W beschikbaar bij 230 V. Dat vermogen wordt gedeeld door acculader en actieve 230V-verbruikers. Een waterkoker van 1.500 W overschrijdt die aansluiting al zonder laadvermogen. PowerControl beperkt de lader; PowerAssist kan tijdelijk aanvullen vanuit de accu wanneer het systeem daarvoor correct is ontworpen. De energie komt dan nog steeds uit de accubank en moet later worden teruggeladen.
7. Montage in een bewegend voertuig
- Gebruik geschikte flexibele kabel en passende adereindafwerking.
- Scheid AC- en laagspanningsbekabeling waar het ontwerp dit vereist.
- Bescherm kabels tegen scherpe randen, trillingen en losse bagage.
- Laat omvormer en lader hun warmte kwijt kunnen.
- Houd aardlek, automaten, aansluitklemmen en omschakeling bereikbaar.
- Label groepen en bewaar een eendraadschema.
230V in de camper: kernregels
Wel doen
- Laat iedere bedrijfsmodus afzonderlijk meten en testen.
- Gebruik een gesloten AC-verdeelbehuizing.
- Dimensioneer ook de zware DC-zijde van de omvormer.
- Test de aardlek volgens fabrikantvoorschrift.
Niet doen
- Walstroom en omvormeruitgang rechtstreeks samenkoppelen.
- Een vaste nul-aardeverbinding improviseren.
- 230V-verbindingen los achter meubels laten liggen.
- Vertrouwen op een eenvoudige stopcontacttester als volledige keuring.
8. Metingen bij oplevering
- Continuïteit van de beschermingsleiding.
- Isolatieweerstand en polariteit.
- Werking van aardlek- en overstroombeveiliging.
- Gedrag bij walstroom, omvormerbedrijf en bronomschakeling.
- Nul-aarderelatie in iedere bedrijfsmodus.
- Spanningsval en temperatuur bij langdurige belasting.
Testmatrix per bedrijfsmodus
Test minimaal vier situaties: walstroom actief, walstroom wegvallen, omvormer actief en omvormer uitschakelen. Controleer telkens welke stopcontacten gevoed blijven, of terugvoeding uitgesloten is, of de beschermingsleiding intact blijft en of aardlekbeveiliging werkt zoals het ontwerp voorschrijft. Herhaal de belastingstest met de zwaarste normale verbruiker.
Bewaar schema, toestelinstellingen, kabel- en zekeringwaarden en meetresultaten bij het voertuig. Na een wijziging aan omvormer, transfer, verdeelkast of stopcontactkring hoort de relevante oplevering opnieuw te gebeuren.
Technische bronnen
Controleer voor installatie altijd de handleiding van het exacte model.
