š Victron BMV-700 Accubewaker en andere Victron batterijmonitors
DeĀ Victron BMV-serieĀ biedt verschillende batterijmonitors die inzicht geven in het energieverbruik en de status van je accu. Ze zijn onmisbaar in elkĀ off-grid elektrisch systeemĀ ā of het nu in een camper, boot of tiny house is.
In dit artikel ontdek je:
- de verschillen tussen de BMV-700, BMV-702, BMV-712 Smart en SmartShunt
- de belangrijkste functies van de BMV-700
- een stapsgewijze installatiegids
- en praktische instellingen voor jouw Victron SuperPack 12,8 V / 100 Ah batterij.
āļø De Victron BMV-700 in detail
DeĀ BMV-700Ā is de basisversie van de Victron batterijmonitors en biedt alles wat je nodig hebt voor een betrouwbare accubewaking.
Hij meet exact hoeveel stroom er in en uit de accu vloeit en berekent op basis daarvan deĀ state of charge (SoC)Ā ā het percentage beschikbare energie in de batterij.
Belangrijkste kenmerken
| Functie | Wat doet het? | Waarom nuttig in je camper |
|---|---|---|
| Accuspanning (V) | Meet de actuele spanning van de accu. | Snel inzicht in laadstatus. |
| Stroom (A) | Meet laad- en ontlaadstroom via de shunt. | Spoor sluipverbruik of overbelasting op. |
| Restcapaciteit (% / Ah) | Berekent hoeveel energie nog beschikbaar is. | Nooit meer āplots zonder stroomā. |
| Tijd tot leeg (Time To Go) | Schat hoe lang de accu meegaat bij huidig verbruik. | Handig bij off-grid gebruik. |
| Geschiedenis & trends | Toont o.a. aantal cycli en laagste spanning. | Inzicht in accugezondheid. |
| Instelbaar relais | Schakelt bij bepaalde SoC- of spanningsdrempels. | Kan alarm of generator aansturen. |
| VE.Direct-poort | Voor koppeling met Bluetooth-dongle of GX-apparaten. | Uitbreidbaar en toekomstbestendig. |
Technische specificaties
| Eigenschap | Waarde |
|---|---|
| Meetspanning | 6,5 ā 95 V DC |
| Max. stroom | 500 A (shunt inbegrepen) |
| Nauwkeurigheid | Ā± 0,4 % |
| Eigen verbruik | < 4 mA |
| Montage | Inbouw Ć 52 mm |
| Communicatie | VE.Direct (optioneel Bluetooth via dongle) |
š¦ Andere modellen in de Victron BMV-serie
š¹ BMV-702
Biedt dezelfde functies als de BMV-700, maar metĀ een extra ingangĀ om:
- de spanning van een tweede accu te meten, of
- eenĀ temperatuursensorĀ aan te sluiten.
Pluspunten:Ā tweede accumeting, keuze zwart of grijs.
Minpunten:Ā klein display, geen ingebouwde Bluetooth.
š¹ BMV-712 Smart
De meest geavanceerde versie, metĀ ingebouwde Bluetooth.
Hiermee lees je alles eenvoudig uit via deĀ VictronConnect-appĀ en kun je koppelen met eenĀ Cerbo GXĀ voor volledige VRM-monitoring.
Pluspunten:Ā directe app-uitlezing, ingebouwde Bluetooth.
Minpunten:Ā iets hogere prijs en meer bedrading dan een SmartShunt.
š¹ SmartShunt
EenĀ displayloze BMV-monitor: enkel een compacte shunt die viaĀ BluetoothĀ communiceert met je smartphone of Cerbo GX.
Ideaal wanneer je ruimte wilt besparen of geen fysiek display nodig hebt.
Pluspunten:Ā eenvoudig te installeren, goedkoper, via app uitleesbaar.
Minpunten:Ā geen display.
š¹ SmartShunt IP65 (waterdicht)
Zelfde functies als de gewone SmartShunt, maar metĀ IP65-beschermingĀ tegen stof en water.
Perfect voor montage onder het voertuig of in vochtige ruimtes.
š§ Installatie van de Victron BMV-700
De BMV-700 bestaat uit:
- eenĀ shuntĀ (precisieweerstand) in deĀ negatieve acculijn,
- eenĀ displayĀ dat via RJ12-kabel met de shunt verbonden is.
Stappenplan
Stap 1: Voorbereiding
Monteer de shunt zo dicht mogelijk bij de accu in de negatieve kabel. Alle andere negatieve kabels (lader, verbruikers, omvormer) moetenĀ achter de shuntĀ worden aangesloten.
Stap 2: Verbinden
Verbind de dunne rode draad van de shunt met de accupool +. Sluit vervolgens de RJ12-kabel aan tussen shunt en display.
Stap 3: Plaatsing display
Boor een gat van Ć 52 mm en monteer de BMV-700 in je camperwand.
Stap 4: Configuratie
Stel de accucapaciteit en detectiewaarden in. Voor eenĀ Victron SuperPack 12,8 V / 100 AhĀ gebruik je:
| Parameter | Waarde | Opmerking |
|---|---|---|
| Accucapaciteit | 100 Ah | Gelijk aan je batterij |
| Charged voltage | 14,2 V | Volgeladen spanning |
| Tail current | 4 % | Drempel voor āvolā |
| Charged detect time | 3 min | Stabiele laadfase |
| Peukert exponent | 1,05 | Typisch voor LiFePOā |
| Current threshold | 0,1 A | Filtert ruis bij lage stromen |
Stap 5: Test & kalibratie
Laat de accu volledig laden en synchroniseer de monitor (via menu āSYNCā) zodra de accu vol is.

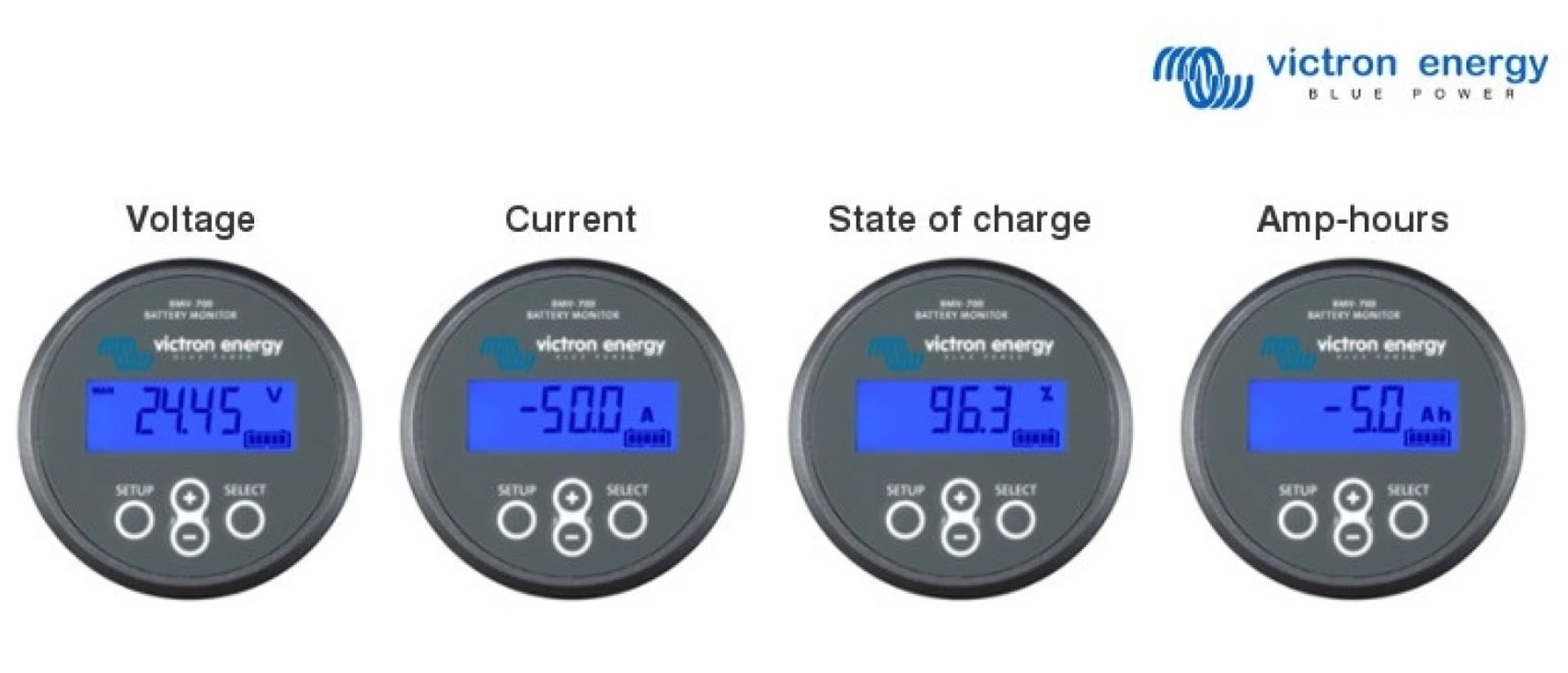

š Waarden interpreteren
| Waarde | Betekenis | Richtlijn |
|---|---|---|
| Voltage (V) | Huidige accuspanning | 13,3ā13,5 V = vol, 12,8 V = half, 12,5 V = laag |
| Current (A) | Positief = laden, negatief = ontladen | Controleer belasting |
| Consumed Ah | Onttrokken capaciteit sinds laatste volle lading | Handig voor energieverbruik |
| SoC (%) | Huidige laadstatus | Onder 20 % vermijden |
| Time to Go | Verwachte resterende tijd bij huidig verbruik | Dynamisch berekend |
š Integratie met andere Victron-componenten
De BMV-700 kan via deĀ VE.Direct-poortĀ gekoppeld worden aan:
- Cerbo GX / Color Control GXĀ ā volledige systeemmonitoring op VRM.
- VictronConnect-appĀ ā uitlezing en configuratie via Bluetooth-dongle.
- MultiPlusĀ enĀ SmartSolar MPPTĀ ā gedeelde accugegevens.
š” In Compact Living-installaties vormt de BMV het hart van het energiebeheer, samen met:
- eenĀ Victron SuperPackĀ lithiumbatterij,
- SmartSolar MPPTĀ laadregelaar,
- enĀ MultiPlusĀ omvormer/lader.
ā ļø Veelvoorkomende fouten
| Probleem | Oorzaak | Oplossing |
|---|---|---|
| Geen stroommeting | Negatieve kabels niet via de shunt | Controleer bedrading |
| Foute SoC-waarde | Capaciteit of Peukert verkeerd ingesteld | Corrigeer en synchroniseer |
| Ruis bij nulverbruik | Threshold te laag | Zet ācurrent thresholdā ā„ 0,1 A |
| SOC springt plots naar 100 % | Spanningsdetectie te vroeg | Verhoog ācharged voltageā naar 14,2 V |
š§° Installatie- en programmeertips
- Lees steeds de handleiding van jouw specifieke model.
- Draag veiligheidsuitrusting bij het werken met accuās.
- Werk met zekeringen en goed geĆÆsoleerde kabels.
- Update regelmatig deĀ firmwareĀ via de VictronConnect-app.
- Vraag bij twijfel advies aan een erkend installateur (zoalsĀ Compact Living).
š Samenvatting
DeĀ Victron BMV serieĀ is een betrouwbare, nauwkeurige accubewaker die perfect past in compacte off-grid installaties.
Hij biedt inzicht in accustatus, verbruik en resterende tijd ā essentieel voor wie met vertrouwen off-grid wil gaan.
Zoek je meer functionaliteit of draadloze bediening?
- Kies deĀ BMV-712 SmartĀ voor Bluetooth-uitlezing,
- of deĀ SmartShuntĀ voor een minimalistische oplossing zonder display.
