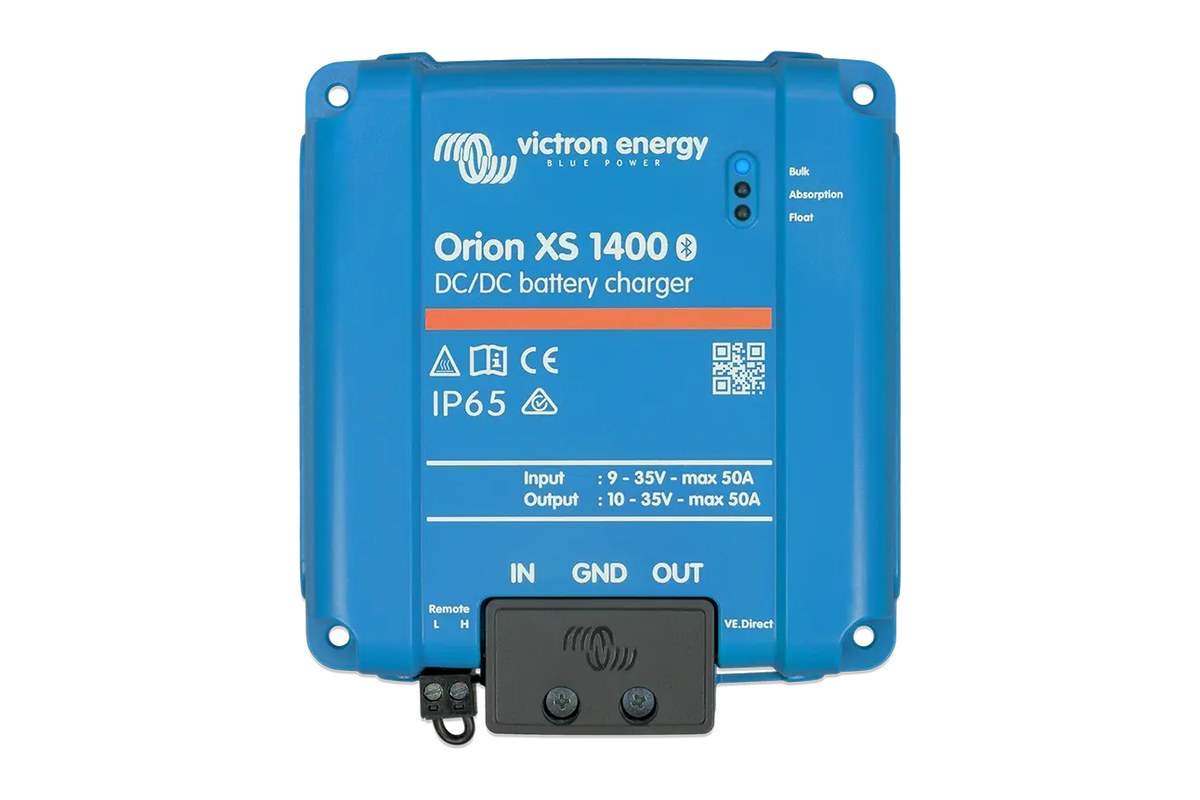

De Victron Orion XS 1400 is een programmeerbare DC-DC-lader met een breed ingangs- en uitgangsbereik. De naam “1400” is het maximale vermogensniveau van de productfamilie, niet het vermogen dat in iedere 12V-installatie automatisch beschikbaar is.
1. Wat is de Orion XS 1400?
De Orion XS zet een variabele DC-ingang om naar een gecontroleerde DC-uitgang. Hij kan als acculader of als gestabiliseerde voeding worden ingesteld. De maximale stroom bedraagt volgens de productspecificatie tot 50 A; het werkelijke vermogen volgt uit uitgangsspanning, stroom, temperatuur en ingestelde limieten.
2. Wanneer levert hij effectief 1400 W?
Vermogen is spanning maal stroom. Bij ongeveer 28 V uitgangsspanning en 50 A is 1.400 W mogelijk. In een 12V-systeem ligt het uitgangsvermogen bij 50 A rond 700 W. Rendement en thermische begrenzing verlagen het netto resultaat.
| Systeem | Voorbeeld | Ruwe uitgangswaarde |
|---|---|---|
| 12V naar 12V | 14 V × 50 A | ongeveer 700 W |
| 24V naar 24V | 28 V × 50 A | ongeveer 1.400 W |
| Spanningsomzetting | Andere in-/uitgangsspanning | begrensd door stroom, vermogen en temperatuur |
Controleer altijd de actuele productspecificatie van het geleverde model en stel de lader niet boven de limiet van dynamo, accu, BMS of bekabeling in.
3. Verschil met oudere Orion-modellen
- Hoger rendement en daardoor minder warmte bij vergelijkbaar laadvermogen.
- Volledig instelbare laadstroom in VictronConnect.
- Breed programmeerbaar ingangs- en uitgangsbereik.
- Ingebouwde motoruitschakeldetectie.
- VE.Direct en Bluetooth voor monitoring en integratie.
- IP65-behuizing, mits volgens de handleiding gemonteerd.
4. Installatie en koeling
- Dimensioneer in- en uitgangskabel afzonderlijk.
- Plaats een zekering bij startaccu én huishoudaccu.
- Monteer met de voorgeschreven oriëntatie en vrije ruimte.
- Voorkom montage boven een warmtebron of in een gesloten geïsoleerde kast.
- Bescherm kabels in motorruimte en carrosseriedoorvoeren.
De ingangsstroom kan hoger zijn dan 50 A wanneer de lader een lage ingangsspanning naar een hogere uitgangsspanning omzet. Gebruik daarom niet automatisch dezelfde kabel- en zekeringwaarde aan beide zijden.
Ingangsstroom vooraf ramen
Reken aan de ingang met het gewenste uitgangsvermogen gedeeld door ingangsspanning en rendement. Voor 700 W uitgangsvermogen, 12,5 V aan de ingang en 94% rendement is dat ongeveer 60 A ingangsstroom. De exacte stroom varieert met dynamospanning, laadspanning en temperatuur. Dit voorbeeld toont waarom een instelling van 50 A uitgang niet betekent dat iedere kabel aan de voertuigzijde op 50 A mag worden ontworpen.
Controleer naast de kabeldoorsnede ook de toelaatbare stroom van zekeringhouder, scheider, busbar, krimpverbinding en carrosseriemassapunt. De zwakste overgang bepaalt de warmteontwikkeling.
5. Laadprofiel en stroomlimiet
Kies laadmodus voor een huishoudaccu. Gebruik spanningen van de accufabrikant, niet alleen een generieke preset. Controleer absorptiespanning, absorptieduur, floatspanning en maximale laadstroom. Bij LiFePO4 moet het BMS laden bij een te lage temperatuur kunnen verhinderen.
Waarom conservatief beginnen?
Stel de eerste test lager in dan het theoretische maximum. Controleer ingangsspanning, kabelverlies en temperatuur tijdens een lange rit. Verhoog pas wanneer het voertuigsysteem stabiel blijft.
Laadstroom koppelen aan rijtijd
Een lader van 50 A voegt in één uur niet automatisch 50 Ah bruikbaar toe. Tijdens absorptie kan de accu minder stroom opnemen en ook kabelverlies, omzettingsverlies, temperatuurbegrenzing en gelijktijdige verbruikers tellen mee. Kijk daarom naar de netto stroom in de huishoudaccu en naar de duur van een normale rit.
Moet na een standdag bijvoorbeeld 80 Ah worden aangevuld en rijdt de camper gewoonlijk twee uur, dan is gemiddeld 40 A netto laadstroom nodig. Een kleinere lader kan nog steeds passend zijn wanneer solar en walstroom een deel overnemen; een grotere lader heeft weinig nut wanneer dynamo of accu die stroom niet veilig toelaten.
6. Motorherkenning
De Orion XS kan op basis van ingangsspanning en vertraging herkennen of de motor draait. Een slimme dynamo kan de spanning bewust verlagen. Verkeerde drempels kunnen daardoor pendelen of de startaccu belasten bij stilstaande motor.
Een D+- of remote-signaal kan in bepaalde voertuigen een duidelijker inschakelcommando geven. Volg het schema van voertuig en lader.
7. VictronConnect, VE.Direct en DVCC
| Waarde | Betekenis | Wat controleer je bij afwijking? |
|---|---|---|
| Ingangsspanning | Spanning die de lader werkelijk ontvangt | Dynamo, kabelverlies, zekering en massa |
| Uitgangsspanning | Laadspanning aan huishoudzijde | Laadprofiel, BMS en accustatus |
| Laadstroom | Werkelijke uitgangsstroom | Instelling, laadfase en thermische begrenzing |
| Status/fout | Waarom de lader laadt of stopt | Motorherkenning, remote, temperatuur en grenzen |
Via VE.Direct kan de Orion deel uitmaken van een groter Victron-systeem. DVCC kan in een compatibele installatie laadspanning en laadstroom centraal coördineren. Gebruik dit alleen wanneer de volledige systeemarchitectuur en communicatie correct zijn geconfigureerd.
Thermische begrenzing herkennen
Een geleidelijk dalende laadstroom bij een warme lader wijst niet meteen op een defect. Vergelijk temperatuurstatus, ingangsspanning en ingestelde stroom. Blijft de ingangsspanning stabiel maar neemt de stroom af naarmate de behuizing warmer wordt, controleer dan montageoriëntatie, vrije ruimte en omgevingstemperatuur. Verberg een thermisch probleem nooit door alleen de foutdrempels aan te passen.
8. Welke versie of toepassing?
Controleer systeemspanning, galvanische scheiding, maximale stroom, IP-vereisten en communicatie. De Orion XS is bruikbaar als laadbooster, gestabiliseerde DC-voeding en in sommige gemengde 12/24V-systemen, maar het exacte model moet binnen zijn elektrische grenzen blijven.
Opleveringscontrole
- Instellingen en firmware als screenshots bewaren.
- Ingangs- en uitgangsspanning bij maximale belasting noteren.
- Spanningsval over plus- en minroute meten.
- Temperatuur en eventuele stroombegrenzing na een lange rit controleren.
- Motorstop, koude start en slimme-dynamogedrag testen.
Veelvoorkomende Orion XS-problemen
Open het symptoom dat je herkent.
De lader schakelt tijdens het rijden uit
Controleer ingangsspanning onder belasting, kabelverlies, motorherkenning, remote ingang en temperatuur.
De laadstroom blijft lager dan ingesteld
Controleer laadfase, acculimiet, thermische begrenzing, ingangsspanning en DVCC-regeling.
De startaccu wordt belast met motor uit
Schakel uit en controleer motorherkenning of remote bedrading vóór verder gebruik.
Technische bronnen
Controleer voor installatie altijd de handleiding van het exacte model.
