Een zonnepaneel op een camperdak werkt alleen goed wanneer dakplan, paneelkeuze, serie- of parallelschakeling, MPPT, bekabeling, beveiliging, dakdoorvoer en mechanische montage als één systeem worden ontworpen.
1. Begin met een dakplan

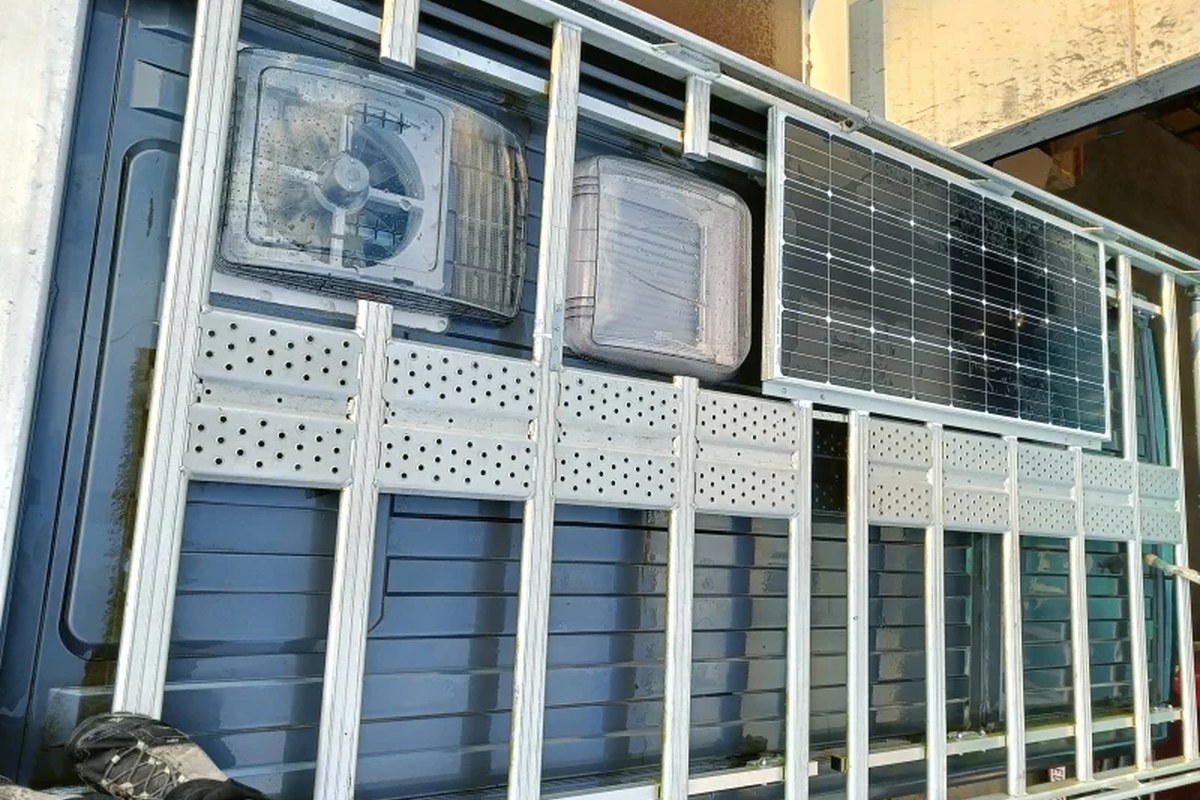

Teken dakranden, verstevigingen, dakluiken, ventilator, luifel, kabeldoorvoeren en toekomstige accessoires op schaal. Controleer niet alleen of het paneel past, maar ook of een dakluik kan openen en geen terugkerende schaduw op de cellen werpt.
Star of semi-flexibel?
| Paneeltype | Voordeel | Aandachtspunt |
|---|---|---|
| Star glas-framepaneel | Goede koeling, robuust, vervangbaar | Steunen, windbelasting en dakhoogte |
| Semi-flexibel paneel | Laag profiel en licht | Warmte, ondergrond, verlijming en moeilijke vervanging |
Een warmer paneel levert minder spanning en vermogen. Lucht onder een star paneel helpt de temperatuur beheersen. Volg bij verlijming altijd de voorschriften van paneel-, steun- en lijmfabrikant.
2. Lees de paneeldatasheet
- Voc: open-klemspanning zonder belasting.
- Vmp: spanning rond het maximale vermogenspunt.
- Isc: kortsluitstroom.
- Imp: stroom rond het maximale vermogenspunt.
- Temperatuurcoëfficiënt: bepaalt hoe Voc bij kou stijgt.
- Maximale seriefuse: relevant bij parallelle strings.
Gebruik voor de MPPT-grens de hoogste verwachte Voc bij de laagste celtemperatuur. De spanning op een koude heldere ochtend kan hoger zijn dan de waarde die je op een warme dag meet.
3. Serie of parallel?
| Schakeling | Spanning | Stroom | Sterk punt | Risico |
|---|---|---|---|---|
| Serie | Telt op | Blijft gelijk | Minder kabelverlies aan PV-zijde | Eén beschaduwde module kan de string beperken |
| Parallel | Blijft gelijk | Telt op | Strings reageren onafhankelijker | Meer stroom, vertakkingen en soms stringzekeringen |
Bypassdiodes en gedeeltelijke schaduw
Bypassdiodes beperken het effect van beschaduwde celgroepen, maar maken schaduw niet onbelangrijk. Dakventilator, dakdrager of open luik kan dagelijks hetzelfde deel bedekken. Test de dakindeling daarom ook met openstaande onderdelen.
Panelen combineren
Combineer bij voorkeur panelen met passende elektrische karakteristieken. In serie wordt de stringstroom beperkt door het zwakste paneel; parallelle strings horen een vergelijkbare werkspanning te hebben.
4. MPPT kiezen op spanning én laadstroom
Bij een aanduiding zoals 100/30 verwijst de eerste waarde doorgaans naar de maximale PV-spanning en de tweede naar de maximale laadstroom. Controleer de handleiding van het exacte model.
Voorbeeld
Twee panelen met elk Voc 24 V en Isc 10 A leveren in serie ongeveer 48 V en 10 A, of parallel ongeveer 24 V en 20 A. Corrigeer 48 V nog voor de stijging bij koude. Controleer daarnaast of het totale paneelvermogen bij accuspanning binnen het laadvermogen van de MPPT valt.
Voorbeeld van koude Voc
Stel dat een paneel een Voc van 24,0 V bij 25 °C heeft en dat de datasheet een Voc-temperatuurcoëfficiënt van -0,28% per °C vermeldt. Bij een geschatte celtemperatuur van -10 °C is het verschil 35 °C. De Voc stijgt dan ruwweg met 35 × 0,28% = 9,8%. Twee panelen in serie komen daarmee niet op 48,0 V maar op ongeveer 52,7 V. Voeg ontwerpmarge toe en blijf onder de absolute PV-ingangsgrens van de regelaar.
Gebruik voor deze berekening de coëfficiënt uit de datasheet van het werkelijke paneel. Neem niet automatisch een voorbeeldwaarde over en ga niet uit van buitentemperatuur alleen: een helder paneel kan thermisch anders reageren dan de omgevingslucht.
5. Kabels, connectoren en beveiliging
- Gebruik UV- en weerbestendige PV-kabel op het dak.
- Gebruik compatibele connectoren uit dezelfde connectorfamilie.
- Krimp met het juiste gereedschap en controleer de verbinding mechanisch.
- Dimensioneer de kabel tussen MPPT en accu op maximale laadstroom en spanningsval.
- Plaats de accuzijdige zekering dicht bij de energiebron.
- Voorzie een veilige methode om PV voor onderhoud te isoleren.
Wanneer stringzekeringen?
Bij meerdere parallelle strings kunnen gezonde strings stroom in een foutieve string terugvoeden. Beoordeel het aantal strings, Isc en de maximaal toegestane seriefuse uit de paneeldatasheet. Gebruik uitsluitend DC-geschikte componenten.
Spanningsval aan beide zijden controleren
Aan de PV-zijde beïnvloedt kabelverlies hoeveel vermogen de MPPT ontvangt. Aan de accuzijde beïnvloedt spanningsval ook de spanning die de regelaar als accuspanning ziet. Een MPPT die 14,2 V aan zijn klemmen meet terwijl aan de accu slechts 13,8 V aankomt, kan te vroeg terugregelen. Bereken daarom de volledige heen- en retourlengte en meet de spanningsval tijdens hoge laadstroom, niet alleen zonder belasting.
Houd PV-kabels kort waar dat praktisch kan, maar plaats de regelaar vooral dicht bij de accu. De lagere spanning en hogere stroom aan de accuzijde maken dat traject doorgaans kritischer voor verlies.
6. Mechanische montage en dakdoorvoer
Een paneel moet windbelasting, trillingen en thermische uitzetting aankunnen. Reinig en behandel de ondergrond volgens het gekozen systeem. Bevestig niet willekeurig met schroeven in dun plaatwerk. Zorg dat een defect paneel later kan worden verwijderd.
Plaats de dakdoorvoer waar geen water blijft staan en waar kabels niet langs een scherpe rand lopen. Ontbraam metaal, herstel corrosiebescherming, gebruik trekontlasting en houd de doorvoer inspecteerbaar.
Zonnepanelen monteren: kernregels
Wel doen
- Controleer de koude Voc vóór je de MPPT kiest.
- Plan schaduw met dakluik en ventilator volledig geopend.
- Bescherm de kabel direct na de dakdoorvoer.
- Bewaar datasheets, stringindeling en meetwaarden.
Niet doen
- Een paneel rechtstreeks op de accu aansluiten.
- Verschillende connectoren combineren omdat ze mechanisch passen.
- Een MPPT kiezen op alleen wattpiek.
- Lijm of kit gebruiken zonder voorbereiding van de ondergrond.
7. Inbedrijfstelling en onderhoud
- Controleer polariteit en meet open-klemspanning vóór aansluiting.
- Controleer dat de MPPT eerst de accu en het juiste laadprofiel herkent.
- Sluit PV aan in de volgorde van de handleiding.
- Vergelijk PV-spanning, PV-stroom en laadstroom bij goede zon.
- Controleer connectoren en zekeringhouders na langdurige hoge opbrengst op warmte.
- Inspecteer elk seizoen steunen, lijmzones, kabels en doorvoer.
Welke meetwaarden bewaar je?
Noteer per string de open-klemspanning, polariteit en configuratie. Bewaar daarnaast de accuspanning, PV-spanning, laadstroom en regelaarstatus tijdens een heldere test. Die nulmeting maakt later zichtbaar of een paneel, string, connector of kabelroute werkelijk achteruitgaat.
Vergelijk opbrengst niet uitsluitend met het Wp-label. Zonshoogte, celtemperatuur, bewolking, schaduw, accustatus en laadlimieten bepalen het momentane vermogen. Een volle accu en lage laadstroom zijn dus niet automatisch een defect zonnecircuit.
Technische bronnen
Controleer voor installatie altijd de handleiding van het exacte model.
